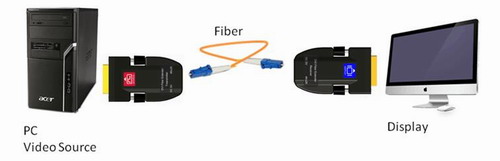

DVI光纤延长器M2-401A-TR由一个发送器和一个接收器组成，采用1个LC光接口。传输距离取决于所选择的光纤，OM3多模光纤可传输300米，单模光纤可传输2km。DVI光纤延长器M2-401A-TR支持最高DVI分辨率为1920*1200/60Hz ; 支持HDMI 4k*2k/30Hz分辨率。发送器具有EDID学习存储功能，把发送器插在显示器并接通电源，按下按键，就可以把显示器端的EDID内容学习存储在发送器的EEPROM中。
DVI光纤延长器M2-401A-TR由一个发送器和一个接收器组成，采用1个LC光接口。传输距离取决于所选择的光纤，OM3多模光纤可传输300米，单模光纤可传输2km。DVI光纤延长器M2-401A-TR支持最高DVI分辨率为1920*1200/60Hz ; 支持HDMI 4k*2k/30Hz分辨率。发送器具有EDID学习存储功能，把发送器插在显示器并接通电源，按下按键，就可以把显示器端的EDID内容学习存储在发送器的EEPROM中。
特性:
1）最高支持DVI分辨率1920*1200/60Hz;
2）支持HDMI 4K*2k/30Hz;
3）18pin DVI-D电接口 ；
4）单根光纤传输；LC可插板光接口；
5）支持单模光纤2km;
6）单模光纤传输20km可选；
7）1310nm 激光器光源；
8）内置EDID学习储存功能；
9）+5V电源供电；
10）全金属外壳，抗电磁干扰能力强；
11）即插即用，安装方便可靠。
技术参数
|
|
参数 |
指标 |
|
分辨率 |
DVI分辨率: |
1920*1200/60Hz |
|
HDMI 分辨率 |
4k*2k/30Hz |
|
|
主要器件 |
激光器 |
1310nm laser |
|
光电二极管 |
GaAs PIN-PD |
|
|
电信号 |
输入输出信号 |
TMDS Level |
|
数据速率 (Graphic Data) |
Max. 3.4 Gbps |
|
|
最大 Pixel Clock 频率 |
340Mb/s |
|
|
光信号速率 |
10.2Gb/s |
|
|
接收器输出信号抖动 |
Max. 309 ps |
|
|
光信号 |
光链路功率动态 |
Min. 8.5dB |
|
结构 |
外观尺寸 (mm) |
69.5WX39LX12.4H |
|
连接器 |
光纤接口 |
1X LC |
|
DVI接口 |
18 pin DVI-D |
|
|
推荐光纤 |
单模光纤 |
|
|
传输距离 |
OM3 多模光纤 |
300米 |
|
单模光纤 |
2 km |
|
|
单模光纤 |
20km (可以定制) |
应用:
- 数字 FPDs, PDPs 和投影仪；
- 影视频会议系统；
- LED户外显示机；
- 拼接墙显示系统
- 公共显示系统。
