HDBaseT网线延长器HUT-DS-TR

HDBaseT网线延长器HUT-DS-TR

HUT-DS-TR是一款DVI信号增强延长器,分为发射端和接收端,该设备可和其他HDBaseT产品配套使用,信号通过单根CAT5E/CAT6/CAT7网线传输的最远距离可达70米,兼容HDTV所有分辨率,支持HDMI1.4a协议,最大支持4K30Hz的分辨率,该产品具有双向RS232通讯功能和双向红外发射和接收功能,可实现远距离遥控信号传输,支持远程POC供电,支持音频的加嵌和解嵌功能,支持EDID的智能管理。该产品用途广泛,可应用于多媒体会议室、多媒体教室、电影院等场合。




一、产品简介

 HUT-DS-TR是一款DVI信号增强延长器,分为发射端和接收端,该设备可和其他HDBaseT产品配套使用,信号通过单根CAT5E/CAT6/CAT7网线传输的最远距离可达70米,兼容HDTV所有分辨率,支持HDMI1.4a协议,最大支持4K30Hz的分辨率,该产品具有双向RS232通讯功能和双向红外发射和接收功能,可实现远距离遥控信号传输,支持远程POC供电,支持音频的加嵌和解嵌功能,支持EDID的智能管理。该产品用途广泛,可应用于多媒体会议室、多媒体教室、电影院等场合。



二、产品特性

    传输距离(用Cat5e/6/7线缆)

        -35米:3840 (UHD) and 4096 (DCI) 2160p 4K video@30Hz with Chroma color subsampling 4:2:2

        -70米: 1920x1080p HD video@60Hz

   支持超清4K 信号传输,带宽高达10.2Gbps,支持HDMI1.4a

   支持音频加嵌功能(发射端)和音频解嵌功能(接收端)

   支持EDID管理功能(发射端)

   传输双向IR信号和双向RS232控制信号

   双向电源传输POC (Power over Cable) ,12v电源(发射到接收或者接收到发射)

   可视化LED指示灯指示电源工作状态,设备运行状态,网线连接状态

   网线采用标准的IEEE-568B线序

三、产品指标

型号

HUT-DS-T

HUT-DS-R

输入

1XHDMI,1X3.5MM音频,1XRS232,1XIR_TX,1XIR_RX

1XHDBaseT

输出

1XHDBaseT

1XHDMI,1X3.5MM音频,1XRS232,1XIR_TX,1XIR_RX

协议标准

支持HDMI1.4a和HDCP协议,支持EDID智能管理

分辨率

480i, 576i, 480p, 576p, 720p, 1080i, 1920 x 1080p up to 60Hz 3840/4096 x 2160 up to 30Hz

支持色彩空间

1080p: 36Bit Deep Color 4K: 24Bit True Color,  4:2:2

数据速率

10Gbps

传输距离

CAT6线缆:1080p60Hz传输距离70米    4K30Hz传输距离35米

尺寸

152×100×27(mm)

重量

200g(不含包装和电源)

电源

AC:100-240V 50/60Hz 1.5A Max  DC:12V 1500mA

功耗

≤11W

工作湿度

10%-90%

工作温度

0℃-50℃

储存温度

-20℃-75℃

四、面板示意图

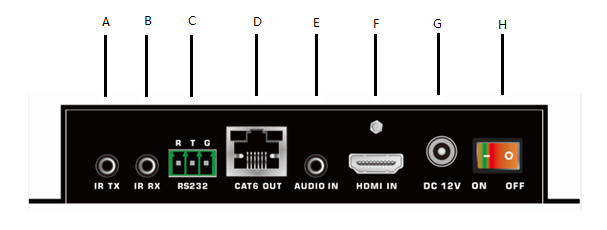

发射端



A: IR 发射接口

B: IR 接收接口

C: RS232 接口

D: RJ45 输出接口

E: Audio 输入接口

F: HDMI 输入接口

G: DC 12V 输入接口

H: 电源开关

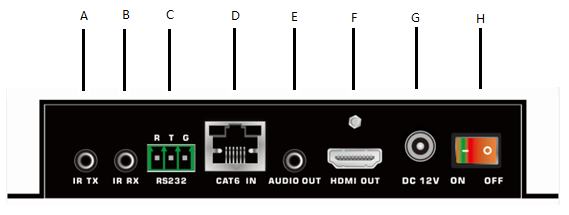

接收端



A: IR 发射接口

B: IR 接收接口

C: RS232 接口

D: RJ45 输入接口

E: Audio 输出接口

F: HDMI 输出接口

G: DC 12V 输入接口

H: 电源开关

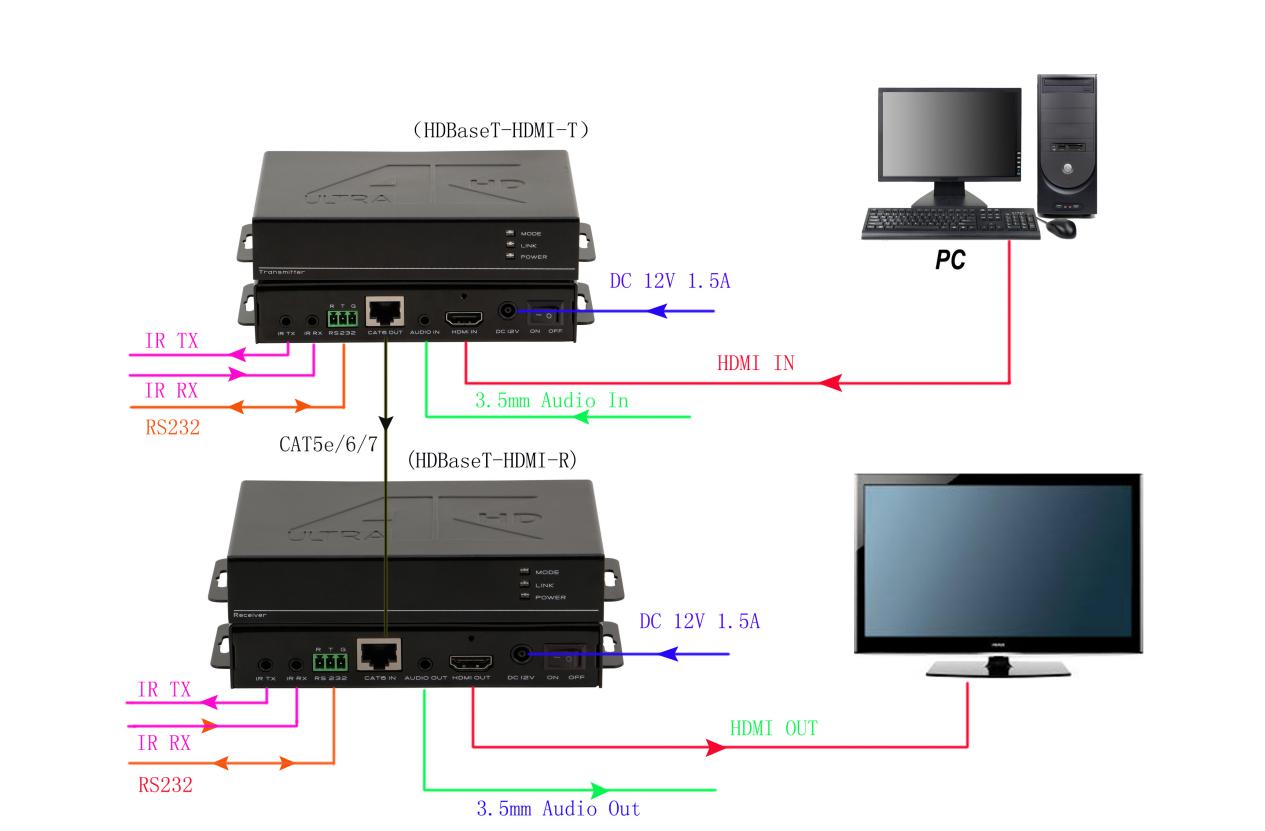

五、产品连接示意图:

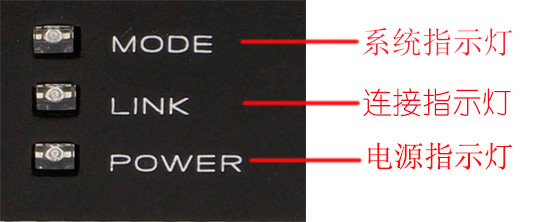

指示灯示意图:



   POWER(电源指示灯):当连接到电源时power灯会常亮,当断掉电源时,power灯熄灭。

   LINK(连接指示灯):当HDBaseT网传通过CAT6类网线连接到两端,连接成功,Link指

        示灯常亮,连接失败时熄灭,连接不稳定时会闪烁。

   MODE(系统指示灯):当系统运行正常时,Mode指示灯会每隔1秒闪烁一次,不正常

        时为熄灭或常亮。

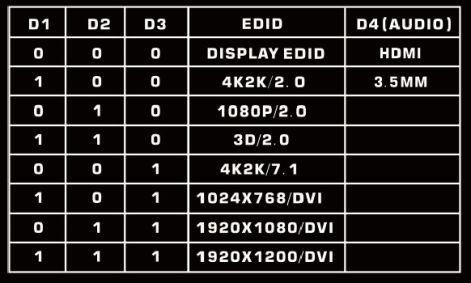

EDID管理拨码说明:

在发射端的底部有4位拨码开关,支持EDID管理和输入音频的选择。其功能如下图:

例如:要使用内置1080p2.1声道的EDID,

      可将1,2,3号拨码拨成010.

      要使用显示器的EDID,可将1,2,

      3号拨码拨成000.

      要使用外部音频(3.5mm输入),

      将4号拨码拨成1.

备注:要使用外部3.5mm音频,视频格式必须是HDMI格式。

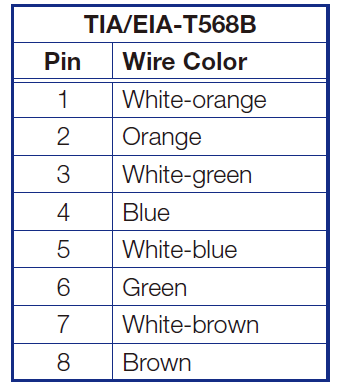

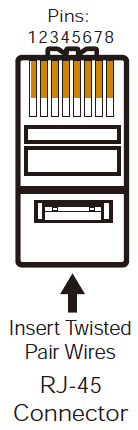

网线线序说明:

线缆建议:24 AWG,金属导体,屏蔽线缆,最低带宽400MHz。两端采用屏蔽水晶头。

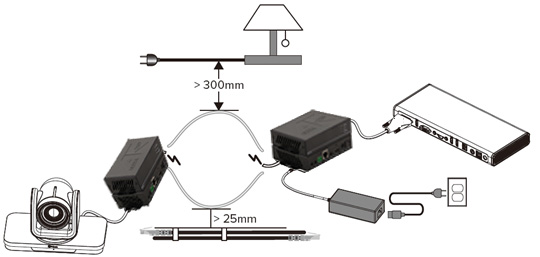

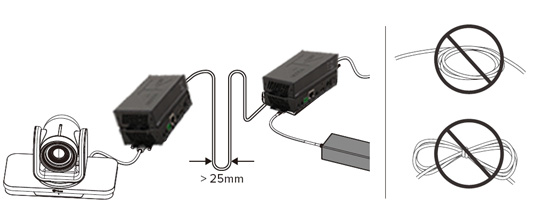

网线布线要求:

六、    产品常见故障及注意事项

1 常见故障:

      当产品输出无图像和声音,输出信号视频显示闪屏、花屏、蓝屏时应注意检查以下部

      位是否出现问题;

(1)检查网线、HDMI线是否连接正常

(2)检查网线是否为CAT5E/CAT6/CAT7类网线、检查水晶头是否连接正确

(3)检查信号源是否运转正常

(4)注意观察指示灯状态,通过指示灯的状态找出相关的问题

    2 注意事项:

(1)网线、电源线在布线时要采取保护措施,不能将线缆暴露在外面,避免因外力作

     用导致的线缆损坏

(2)不能在网线、电源线和HDMI线缆上悬挂物品,不能踩踏线缆,避免线缆的短路

     及损坏

(3)在插拔接头时,要注意方法,不能使用错误的方法插拔,以避免线缆接口的损坏

(4)防止液体及导电性固体进入设备内部,以防因设备短路而导致产品的损坏
